Trong Microsoft Windows XP, Vista, 7 hoặc 8 (32 bit hoặc x64) môi trường cho phép bạn:

• Chạy trên các máy tính mạnh mẽ và rẻ tiền

• Sử dụng phổ biến nhất trên thế giới giao diện người dùng đồ họa (GUI)

• In báo cáo và bản vẽ quy hoạch trực tiếp trên các loạt các máy in và máy vẽ

• Chạy giao diện người dùng bằng tiếng Anh, tiếng Pháp hoặc tiếng Tây Ban Nha

Một mô hình trác địa 3 chiều (gồm tự động trác đạc tam giác TIN) cho phép bạn:

• Chọn tuyến đường của bạn bằng cách nhấp chuột vào các điểm góc đường

• Di chuyển các kết cấu trên mặt bằng hoặc khung nhìn Profiles

• Tự động tạo ra đường trung tâm hoặc trên kích cỡ Profiles

• Xác định bất kỳ địa hình trở ngại với một mã và biểu tượng

• Tự động rút ra những yêu cầu giải phóng mặt bằng đường không gian cho bất kỳ mức điện áp quy định

• Hiển thi địa hình theo màu sắc bởi độ cao tỷ lệ ánh sáng

• Nhập dữ liệu địa hình từ GPS, trắc địa, tổng số trạm biến áp khảo sát

Một hệ thống đơn giản cho tiêu chuẩn thiết kế sức bền và mặt bằng cho phép bạn chỉ định:

• Trường hợp thời tiết có gió, băng, nhiệt độ cao và điều chỉnh độ tin cậy

• Tải yếu tố để kiểm tra sức bền của các kết cấu

• Điều kiện cáp (ban đầu, sau khi kẹp hoặc sau khi tải nặng)

Một mô hình 3 chiều của đường tải cho phép bạn:

• Đặc tả cho tất cả các kết cấu với các dây cáp và cách điện

• Chọn kết cấu và cáp từ người sử dụng có thể chỉnh sửa các thư viện

• Kết cấu vị tương tác hoặc tự động (tối ưu hóa chi phí)

• Chuỗi và chùng đường tương tác hoặc tự động

• Thực hiện bất kỳ võng và tính toán căng thẳng, bao gồm tác động của leo

• Lựa chọn mô hình dây dẫn khác nhau phù hợp điều kiện thời tiết, địa hình

• Xác định thiết kế hoàn chỉnh tải trọng dây cáp

• Tính toán thông quan theo chiều dọc hoặc ngang từ mặt đất, trở ngại của địa hình

• Kiểm tra sức bền kết cấu tác động bởi gió, trọng lượng và nhịp cho phép

• Kiểm tra sức bền kết cấu của liên kết trực tiếp với các chương trình phân tích kết cấu

• Kiểm tra khoảng cách giữa các dây dẫn và kết cấu (bao gồm cả dây guy)

Một hệ thống đồ họa cho phép bạn:

• Tạo ra kế hoạch và hồ sơ thiết kế tự động

• Quy mô kiểm soát bản vẽ và bố cục trang

• Vẽ trực tiếp hoặc gửi bản vẽ cho hệ thống CAD thương mại

• Xuất biểu kế hoạch và hồ sơ giấy sang PDF (yêu cầu Adobe Acrobat)

• Hình ảnh trên không hoặc bản đồ trên xem mô tả của bạn

• Số hóa quét dự án & hồ sơ bản vẽ

Một hệ thống quản lý tài liệu cho phép bạn:

• Nhập khẩu linh kiện, lắp ráp và các đơn vị lao động từ cơ sở dữ liệu hiện có

• Tự động tạo ra chi phí để tối ưu hóa kết cấu

• Tự động tạo ra các danh sách vật liệu xây dựng

Chạy trên Microsoft Windows (XP, Vista, 7 và 8 cả 32 bit và x64)

Chương trình chuyên ngành để phân tích và thiết kế công trình truyền tải, phân phối và trạm biến áp tạo thành từ vật liệu gỗ, ván ghép, FRP, thép và cột bê tông hoặc cột nhôm mô-đun. (Cột đơn thân, H-Khung, A-Khung, X-Khung ...)

Kết cấu được xây từ các thành phần tái sử dụng tiêu chuẩn mà có sẵn trong thư viện. Bạn có thể dễ dàng tạo ra các thư viện của riêng bạn hoặc nhận được chúng từ một nhà sản xuất

Mô hình kết cấu được xây dựng tương tác các menu ứng dụng và các lệnh đồ họa

Tự động tạo ra mô hình phần tử hữu hạn cơ bản của kết cấu

Lựa chọn phân tích phần tử hữu hạn tuyến tính và phi tuyến

Thực hiện các ấn bản năm 2002 của ANSI O5.1 bao gồm giảm sức căng sợi day với chiều cao

Cột gỗ có thể được lựa chọn từ tiêu chuẩn ANSI o.5

Cột thép có thể có hình tròn, 4, 6, 8, 12, 16, hoặc 18 mặt, cơ sở hình tròn, hình elip hoặc người sử dụng chọn mặt cắt ngang (hình phẳng để phẳng hoặc định hướng đầu-to-tip)

Phân tích tấm cơ sở và thiết kế cho cột thép

Cột thép và bê tông có thể được lựa chọn từ các kích thước tiêu chuẩn có sẵn từ các nhà sản xuất

Tự động lựa chọn lớp, phân đoạn kết cấu

Cột thép trục tối ưu mà xem xét áp lực và độ võng cho phép

Vị trí tối ưu

Tải lượng để xác định móng cột

Tải lượng mô hình chuyển vị nền móng

Có thể tùy chọn mô hình độ cứng nền móng

Dễ dàng xử lý (mô hình hóa như các yếu tố cáp chính xác trong phân tích phi tuyến)

Tự động phân phối tải trong cách điện treo 2 phần (v-dây, vees ngang, vv)

Kiểm tra thiết kế theo tiêu chuẩn ASCE, ANSI / TIA / EIA 222 (sửa đổi F và G-1), AS / NZS 7000 hoặc các yêu cầu khác

Tự động tính toán tải trọng tĩnh và cấp gió

Tự động tải về kết cấu (gió, nhiệt độ và hệ số kéo) theo:

• ASCE 74-1991, 2009

• NESC 2002, 2007, 2012, 2017

• IEC 60826:2003

• IS 802 : 1995

• EN50341-1:2001 và 2012 (CENELEC)

• EN50341-3-9:2001 và EN50341-2-9:2015 (ANH NNA)

• EN50341-3-17:2001 ( Bồ Đào Nha NNA)

• AS/NZS 7000:2010

• ESAA C(b)1-2003 (Austalia)

• TPNZ (New Zealand)

• REE (Spain)

• Russian 7th

• ISEC-NCR-83

Phát hiện mất ổn định bằng cách phân tích phi tuyến

Dễ dàng để giải thích tóm tắt thiết kế văn bản, bảng tính và đồ họa

Xác định tự động tải của gió, kéo dãn dài và trọng lượng cho phép

Xác định tự động sơ đồ tương tác giữa gió và kéo dãn dài cho phép trọng lượng

Tự động theo dõi số nhịp và chi phí

Sách hướng dẫn chi tiết với các ví dụ

Hướng dẫn sử dụng On-line/electronic của người sử dụng liên kết sự trợ giúp (cũng có sẵn trong tiếng Pháp)

Giao diện người dùng có sẵn trong tiếng Anh, Pháp và Tây Ban Nha

Đơn vị đo lường Hoa Kỳ hoặc SI (metric)

Mô-đun đồ họa mạnh mẽ (thể hiện mã màu theo sức căng)

Lựa chọn đồ họa của các khớp và các thành phần cho phép chỉnh sửa đồ họa và kiểm tra

Poles có thể được hiển thị dưới dạng đường, khung dây hoặc có thể được trả lại bề mặt đa giác 3D

Bản vẽ thiết kế CAD, khối tiêu đề, ranh giới vẽ hoặc hình ảnh có thể được gắn với mô hình kết cấu

Có thể liên kết trực tiếp đến chương trình thiết kế PLS-CADD

Tự động tạo ra các tập tin kết cấu cho PLS-CADD

Chạy trên Microsoft Windows (XP, Vista, 7 và 8 cả 32 bit và x64)

Chương trình chuyên ngành để phân tích và thiết kế cột tháp dạng lưới thép

Cực kỳ dễ dàng với đầu vào thông qua các menu tương tác

Lựa chọn phân tích phần tử hữu hạn tuyến tính và phi tuyến

Cơ sở dữ liệu của các thép góc, chốt, bu lông, ke, vv

Tự động xác định các khớp nối và các thành phần đối xứng và nội suy

Thiết kế cột tự động (một cách nhanh chóng xây dựng mô hình của tháp có phần lặp đi lặp lại thường xuyên) thông qua đồ họa sao chép / dán

Thép góc và vòng mô hình hoặc như giàn, chùm hay sức căng chỉ yếu tố

Guys luôn dễ dàng xử lý (có thể được mô hình hóa như các yếu tố cáp chính xác)

Xử lý tự động do sức căng của các thành phần (thanh đơn)

Tự động phân phối tải trong sứ cách điện treo 2 phần (v-dây, vees ngang, vv)

Tự động tính toán cột tháp tải tĩnh, môi trường nhiệt, và tải trọng gió điều chỉnh hệ số kéo theo:

• ASCE 74-1991, 2009

• NESC 2002, 2007, 2012, 2017

• IEC 60826:2003, 2017

• IS 802 : 1995, 2015

• ISEC-NCR-83

• EN50341-1:2001 và 2012 (CENELEC)

• EN50341-3-9:2001 và EN50341-2-9:2015 (Anh NNA)

• EN50341-3-17:2001 (Bồ Đào Nha NNA)

• EN50341-2-22:2016 (Ba Lan NNA)

• AS/NZS 7000:2010, 2016

• ESAA C(b)1-2003 (Austalia)

• TPNZ (New Zealand)

• REE (Tây Ban Nha)

• SP 16.13330.2011 (SNiP Nga)

Giảm thiểu các vấn đề gây ra bởi các khớp và cơ chế ổn định

Tự động giảm thiểu băng thông và khả năng giải quyết các vấn đề lớn

Thiết kế kiểm tra theo tiêu chuẩn (tiêu chuẩn khác có thể được thêm dễ dàng):

• ASCE 10

• AS 3995 (Tiêu chuẩn Úc 3995)

• BS 8100 (Tiêu chuẩn Anh 8100)

• EN50341-1 2001 và 2012 (CENELEC, cả hai phương pháp thực nghiệm và phân tích có sẵn)

• EN50341-2-9:2015 (Anh NNA)

• ECCS 1985

• NGT-ECCS

• PN-90/B-03200

• EN50341-2-22:2016 (Ba Lan NNA)

• SP 16.13330.2011 (SNiP Nga)

• EDF/RTE Resal

• IS 802 (Tiêu chuẩn Ấn Độ 802)

Tóm tắt thiết kế in cho mỗi nhóm thành viên

Dễ dàng để giải thích tóm tắt thiết kế văn bản, bảng tính và đồ họa

Xác định tự động tải của gió, kéo dãn dài và trọng lượng cho phép

Xác định tự động của sơ đồ tương tác giữa gió, kéo dãn dài và trọng lượng cho phép

Khả năng chạy hàng loạt nhiều cấu hình tháp và củng cố kết quả

Tự động tối ưu lựa chọn kích thước thanh thép góc và xác định số lượng thanh

Công cụ để tương tác kích thước thanh thép góc và xác định số lượng thanh

Khả năng mô hình chuyển vị nền móng

Có thể tùy chọn mô hình độ cứng nền móng

Sách hướng dẫn chi tiết với các ví dụ

Hướng dẫn sử dụng On-line/electronic người sử dụng liên kết trợ giúp khi cần thiết (cũng có sẵn trong tiếng Pháp)

Giao diện người dùng có sẵn trong tiếng Anh, Pháp và Tây Ban Nha

Đơn vị đo lường SI (metric)

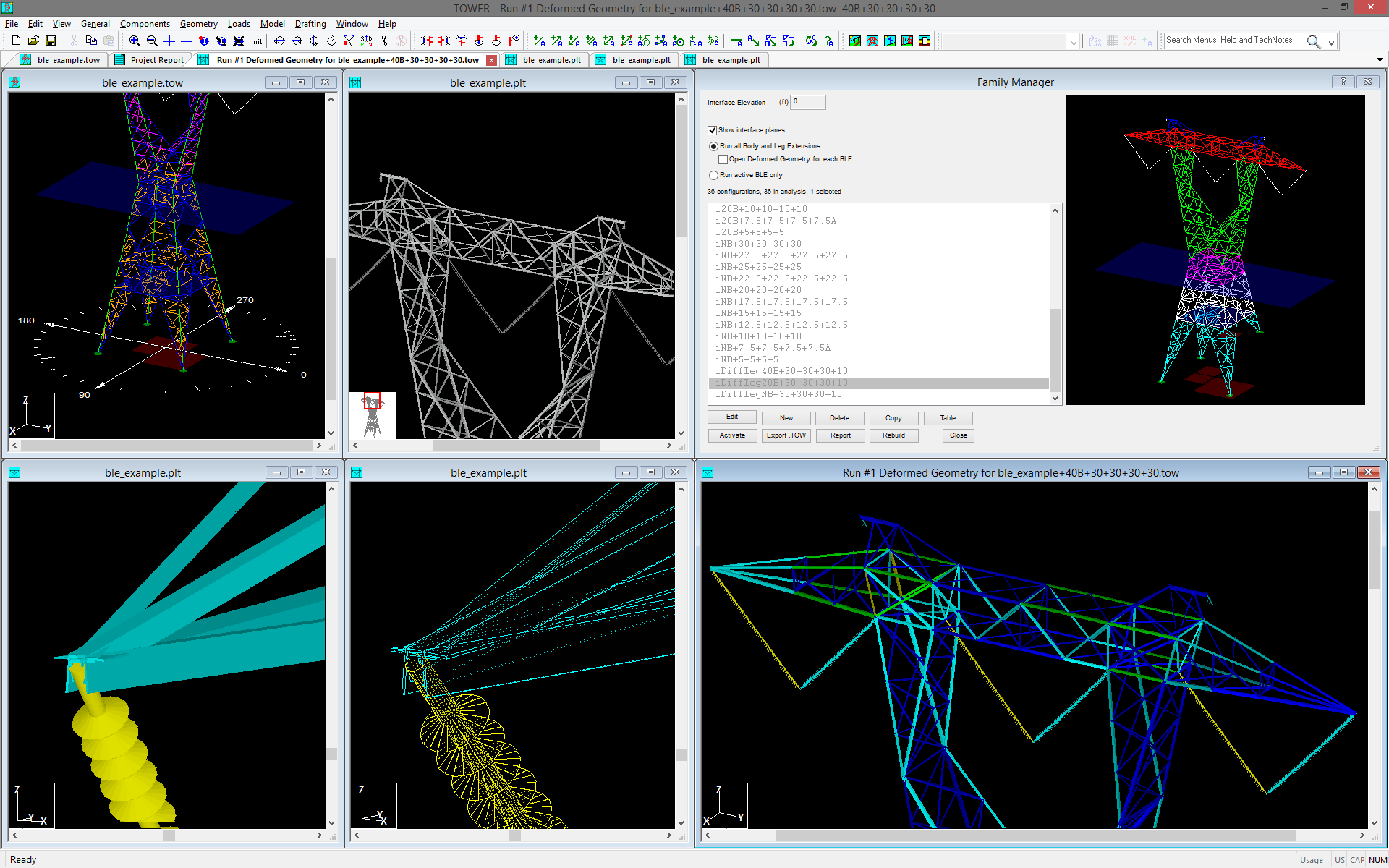

Mô-đun đồ họa mạnh mẽ (tập sức bền tới hạn thể hiện theo màu sắc khác nhau)

Lựa chọn đồ họa của các khớp nối và các thanh cho phép chỉnh sửa đồ họa và kiểm tra

Tháp có thể được hiển thị dưới dạng mô hình đường, khung dây hoặc có thể được trả lại bề mặt đa giác 3D

Có thể xuất hình học và thông tin kết nối từ một DXF bản vẽ CAD

Bản vẽ CAD thiết kế, khối tiêu đề, đường biên vẽ hoặc hình ảnh có thể được gắn với mô hình kết cấu

Giao diện dựa trên bộ xử lý file XML

Thép chi tiết Neutral File (SDNF) xuất khẩu để liên kết với chi tiết đóng gói

Có thể liên kết trực tiếp đến chương trình thiết kế đường PLS-CADD

Tự động tạo ra các tập tin kết cấu cho PLS-CADD
